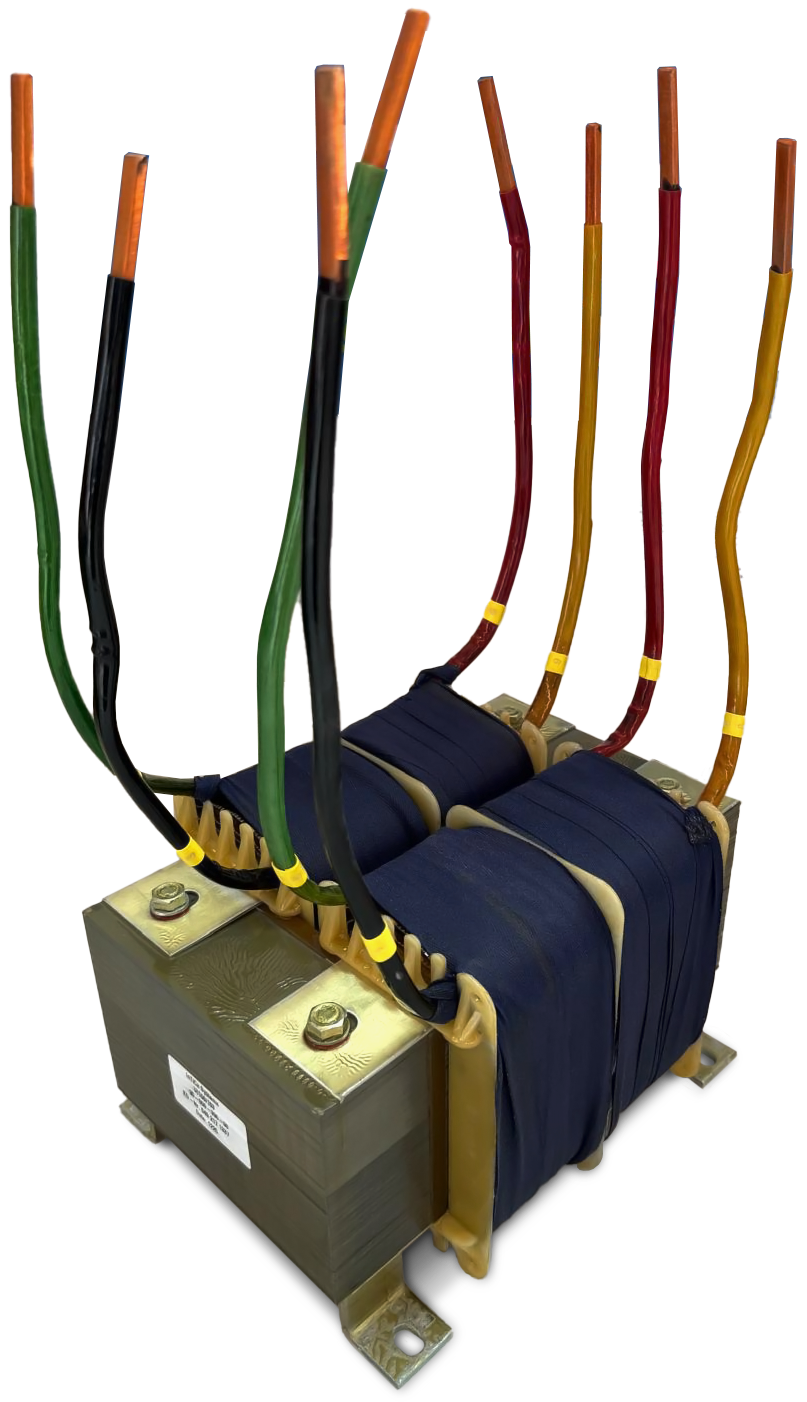

1-Phasendrosseln

Normen:

  • Aufbau gemäß DIN EN 61558 / VDE 0570

  • Baugrößen gemäß DIN EN 41300

  • CE-Kennzeichnung

  • ROHS-Konform

  • auf Wunsch mit UL-Material bzw. UL-Zulassung

Technische Daten:
  • Aufbau und Befestigung gemäß Kundenwunsch
    • Befestigungswinkel
    • Abstandsbolzen
    • Anschlussklemmen
    • Litzenanschlüsse / Drahtanschlüsse
    • liegende / stehende Ausführung
    • eingebaut ins Gehäuse
    • offene Variante
    • vergossene Variante
    • Ausführung mit Trafoblech für Frequenzbereiche von 50Hz bis 900Hz
    • Ausführung mit Bandmaterial für Frequenzbereiche von 50Hz bis 15.000Hz
  • Isolierstoffklasse B=130°C (auf Wunsch F=155°C)
  • Umgebungstemperatur -40°C bis 40°C (auf Wunsch auch höher)
Einsatz:
  • Netzdrossel
  • Glättungsdrossel
Baugröße:

Die Baugröße ergibt sich aus der Energie der Drossel (E = L * I²), gewünschter Strom und gewünschte Induktivität kann frei gewählt werden.

Beispiel:
  • gewünschter Induktivitätswert: 2mH
  • gewünschter Stromwert: 15A
  • ergibt eine Energie von 225mWs = Baugröße EI84_43
Baugröße Energie [mWs] Länge [mm] Breite [mm] Höhe [mm] Gewicht [kg]
EI54_18 31 44 54 42 0.40
EI 60_21 52 52 60 50 0.53
EI66_23 75 56 66 55 0.66
EI 78_27 170 64 78 62 1.20

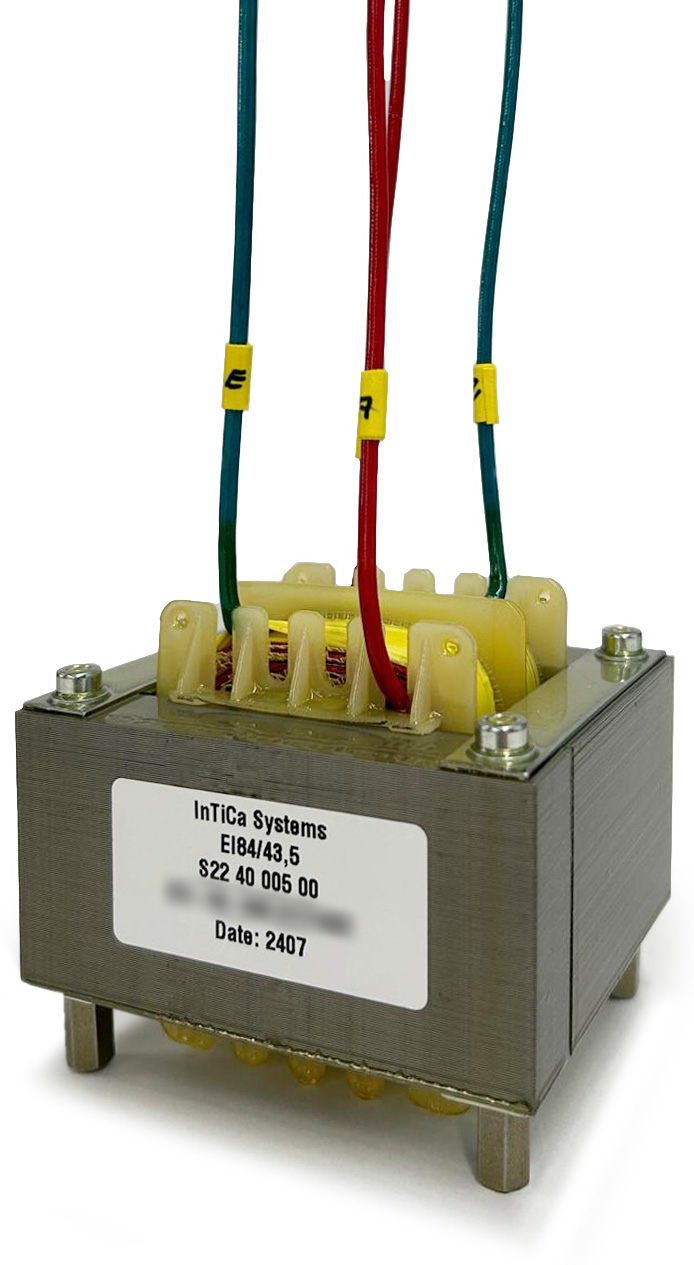

EI84_43 250 72 84 78 1.90
EI96_45 550 82 96 85 2.95
EI96_59 600 82 96 100 3.50
UI75_41 800 128 118 90 3.80
UI90_51 1650 175 125 100 6.80
UI114_40 2400 195 150 100 9.00
UI120_51 2600 205 165 110 13.00
UI150_52 7000 255 205 120 21.50
UI168_92 13500 285 230 170 40.00
UI180_92 17500 310 250 180 50.00
UI210_133 32000 360 290 230 100.00
UI240_140 85000 410 310 260 150.00

Weitere Baugrößen auf Anfrage. Detaillierte Zeichnungen, 3D-Modelle erhalten Sie bei Bestellung. Die angegebenen Abmessungen und Gewichtsangaben können sich aufgrund Ihrer individuellen Anforderungs-/Ausführungswünsche ändern.
