Aufbau gemäß DIN EN 61558 / VDE 0570
Baugrößen gemäß DIN EN 41300
CE-Kennzeichnung
ROHS-Konform
auf Wunsch mit UL-Material bzw. UL-Zulassung

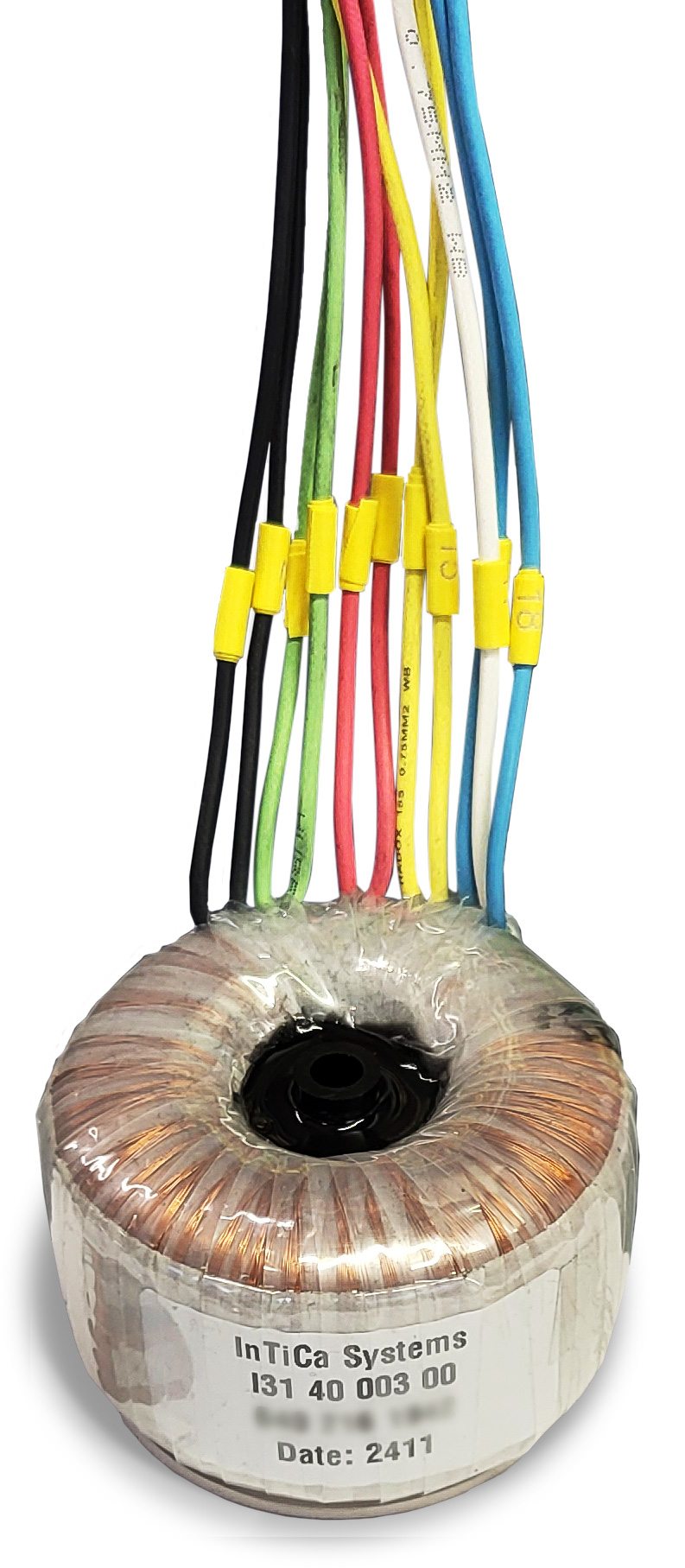

Die Baugröße ergibt sich aus der Leistung des Transformators. Ein-/Ausgangsspannungen und Ströme können frei gewählt werden.
Leistung [VA] | Durchmesser [mm] | Höhe [mm] | Gewicht [kg] |
---|---|---|---|
15 | 60 | 30 | 0,35 |
20 | 65 | 30 | 0,45 |
30 | 75 | 30 | 0,55 |
40 | 75 | 35 | 0,70 |
50 | 80 | 35 | 0,80 |
60 | 85 | 35 | 0,90 |
80 | 90 | 40 | 1,00 |
100 | 90 | 45 | 1,30 |
150 | 100 | 50 | 1,60 |
200 | 120 | 50 | 2,00 |
250 | 120 | 60 | 2,60 |
300 | 125 | 65 | 3,00 |
400 | 130 | 65 | 3,70 |
500 | 140 | 70 | 4,30 |
600 | 140 | 80 | 4,90 |
700 | 145 | 90 | 5,00 |
800 | 170 | 70 | 6,30 |
900 | 175 | 80 | 7,00 |
1000 | 180 | 90 | 9,40 |
1500 | 215 | 90 | 11,00 |
2000 | 220 | 110 | 16,30 |
3000 | 250 | 120 | 21,00 |
4000 | 270 | 120 | 27,00 |
5000 | 290 | 120 | 29,00 |
7000 | 310 | 120 | 36,00 |
10000 | 360 | 160 | 65,00 |
Weitere Baugrößen auf Anfrage. Detaillierte Zeichnungen, 3D-Modelle erhalten Sie bei Bestellung. Die angegebenen Abmessungen und Gewichtsangaben können sich aufgrund Ihrer individuellen Anforderungs-/Ausführungswünsche ändern.
